Kävele minkä tahansa lasiseinäisen rakennuksen ohi kirkkaana iltapäivänä ja voit tuntea ongelman. Auringonvalo kulkee lasin läpi, iskee sisällä olevaan pintaan ja muuttuu lämmöksi, joka jäähdytysjärjestelmän on sitten poistettava. Arkkitehtoninen varjostus on käytäntö keskeyttää tämä sarja ennen sen alkamista. Se on myös yksi harvoista muotoiluliikkeistä, joka parantaa matkustajien mukavuutta, vähentää energian tarvetta ja antaa julkisivulle samalla sen luonteen.
Tässä oppaassa tarkastellaan, kuinka varjostusstrategiat muuttuvat suunnan myötä, mihin päällystetyt kankaat ja verkkoseinäkkeet sopivat säleikön ja evien rinnalle ja mitä kannattaa tarkistaa ennen kuin määrität tekstiilin pysyvään varjostusasennukseen.
Mitä arkkitehtoninen varjostus tekee rakennukselle
Varjostuslaite sieppaa suoran auringonsäteilyn ennen kuin se saavuttaa lasin tai seinän. Seuraa kolme etua. Ensinnäkin auringon lämmönhyöty vähenee, joten jäähdytyslaitos voi olla pienempi ja toimia vähemmän tunteja vuosittain. Toiseksi häikäisyä hallitaan, mikä on tärkeämpää kuin monet ihmiset odottavat toimistoissa, luokkahuoneissa ja osastoilla, joissa näytöt ja työtasot ovat lähellä ikkunoita. Kolmanneksi itse julkisivu ja sen takana olevat materiaalit ovat suojattuja: pinnoitteet, tiivisteet ja sisäpinnat vanhenevat hitaammin, kun niitä ei kypsennä suorassa auringonvalossa.
Varjostus ei ole vain lasin peittämistä. Hyvin arvioitu laite estää korkeakulmaisen kesäauringon päästäen samalla matalan talviauringon läpi ja päästää silti riittävästi päivänvaloa, jotta tila tuntuu avoimelta. Ylivarjostus on todellinen vikatila: huoneet hämärtyvät, keinovalaistus syttyy ja jäähdytyksessä säästetty energia kuluu taas lamppuihin.
Miksi orientaatio ohjaa jokaista varjostuspäätöstä
Koska aurinko seuraa ennustettavaa polkua, suunta kertoo enemmän oikeasta varjostusvasteesta kuin melkein mikään muu yksittäinen tekijä. Alla olevassa taulukossa on yhteenveto logiikasta, jota useimmat suunnittelijat soveltavat pohjoisella pallonpuoliskolla; eteläisellä pallonpuoliskolla pohjoinen ja etelä yksinkertaisesti vaihtavat rooleja.
| Julkisivun suuntaus | Aurinkoenergian haaste | Varjostusmenetelmä, joka yleensä toimii |
|---|---|---|
| Etelä | Korkea kesäaurinko, matala talviaurinko | Kiinteät vaakasuorat säleiköt, ulokkeet tai sälekatokset, jotka on mitoitettu sallimaan talviauringon |
| Itä ja länsi | Matala kulman aurinko aamulla ja myöhään iltapäivällä | Pystyrivat, syvät paljastukset, liikkuvat verkkorullaverkot tai liukuvat tekstiilipaneelit |
| Pohjois | Enimmäkseen hajavaloa sekä matala kesäaurinko lähellä auringonnousua ja -laskua | Minimaalinen varjostus; kevyet hyllyt ja paikallinen häikäisysuoja tarvittaessa |
| Kattovalot ja atria | Aurinko korkealla pään yläpuolella suuren osan päivästä | Ulkoiset säleiköt, kangaskatokset tai kiristetut verhot lasin yläpuolella |
Itä- ja länsipinnat ovat vaikeita. Aurinko saapuu melkein vaakasuoraan, joten pelkkä ylitys ei tee juuri mitään ja auringon nousu osuu iltapäivän kuumimpaan osaan. Täällä liikkuvat näytöt ja verkkotekstiilit ansaitsevat paikkansa, koska ne voidaan ottaa käyttöön, kun aurinko on alhaalla, ja vetää sisään, kun aurinko ei ole.
Kiinteä, liikuteltava ja tekstiilivarjostus verrattuna
Kiinteät laitteet
Säleikköissä, brise-pohjassa, ulkonemissa ja syvään upotetuissa aukoissa ei ole liikkuvia osia, moottoreita eikä huoltosopimusta. Ne ovat oletusvalinta julkisiin rakennuksiin, joissa luotettavuudella on merkitystä, ja ne voidaan mitoittaa tarkasti aurinkopolkutiedoista. Niiden heikkous on joustamattomuus: ne on asetettu yhteen suunnitteluehtoon eivätkä pysty reagoimaan sään, vuodenajan tai huoneen käytön muuttuessa.
Toimivat ja sisään vedettävät järjestelmät
Rullaverhot, liukuvat verhot, sisään vedettävät markiisit ja pyörivät lamellit voidaan säätää asukkaiden tai rakennuksen hallintajärjestelmän avulla. Ne kestävät hyvin vaihtelevia auringon kulmia ja ne voidaan vetää taaksepäin, kun päivänvalo tai näkymä on tärkeämpää kuin lämmön nousu. Kompromissi on yhtä selvä: moottorit, telat, anturit ja kangas tarvitsevat kaikki huoltoa, ja rikkinäinen näyttö on erittäin näkyvä vika.
Kangas ja vetovarjostus
Pinnoitetut tekstiilit sijaitsevat näiden kahden asennon välissä. Kiristetty kalvokatos kattaa laajan alueen, jossa on hyvin vähän tukia, joten se voi varjostaa aukion, kävelytiet, pysäköintialueen, stadionin kulkuväylän tai lentokentän etupihan täyttämättä tilaa pylväillä. Materiaali on kevyttä, tiivistyy kuljetusta varten ja se voidaan muotoilla kaareviin muotoihin, jotka jäykistyvät, kun kangas on esijännitetty. Pinnoitetut kalvot 950 - 1250 g/m2 ovat tavallinen valinta pysyviin ulkorakenteisiin, koska pinnoite kestää ultraviolettivaloa ja lian kerääntymistä vuosia eikä vuodenaikoja.

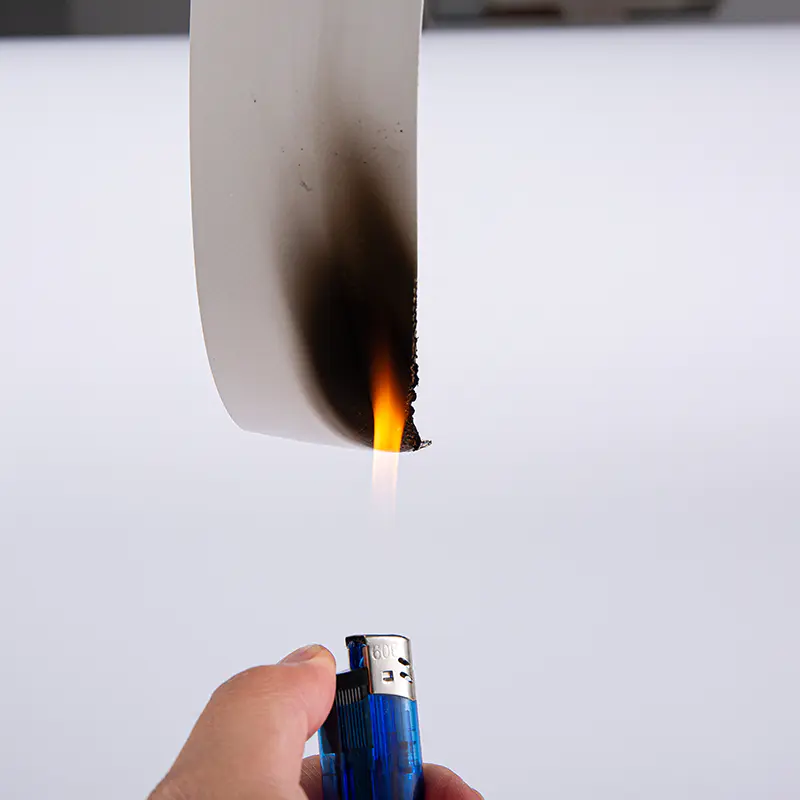

1100G PVDF-vetokalvokangas R-515 1100 g/m² PVC-pinnoitettu polyesterikalvo PVDF-lakalla pysyviin vetorakenteisiin, joka tarjoaa korkean lujuuden ja itsepuhdistuvan suorituskyvyn. Näytä tuote → Mesh-näytöt: Varjostus näkymää menettämättä
Kaikki varjostusongelmat eivät tarvitse kiinteää kattoa. Jos ulkonäöllä tai tuulella on enemmän merkitystä kuin maksimaalisella auringonsuojalla, kudottu verkkoseula on usein parempi vastaus. Avainluku on avoimuustekijä, joka on prosenttiosuus kankaan pinnasta, joka on auki. Noin 30–50 prosentin avoimuusverkko suodattaa hyödyllisen osuuden suorasta säteilystä ja pehmentää häikäisyä, samalla kun matkustajat näkevät siluetin ja päästävät ilman läpi, mikä myös vähentää tuulen painetta kiinnikkeisiin ja tukirunkoon.
Kaksi päällystettyä verkkoa voivat näyttää samanlaisilta näytekirjassa ja käyttäytyä aivan eri tavalla julkisivussa, koska kudos, pinnoitteen paino ja pintakäsittely vaikuttavat kaikki siihen, miten seula suodattaa valoa. Lyhyt yleiskatsaus aiheesta miten verkkokankaat luokitellaan ja käytetään kannattaa lukea ennen kuin valitset aurinkopaneelin materiaaleja.
400G PVC-pinnoitettu polyesteriverkkokangas ulkokäyttöön tarkoitettuun aurinkovarjoun 400 g/m² PVC-pinnoitettu polyesteriverkko ulkona sijaitseviin aurinkovarjomarkiisiin, jossa on ilmavirta, useita värejä ja mukautettavat koot aurinkosuojaprojekteihin. Näytä tuote → Varjostus julkisivun toisena ihona
Toinen päällystetyn verkon käyttö liittyy vähemmän lasitukseen ja enemmän itse seinään. Julkisivun edessä lyhyen matkan päässä oleva jännitetty verkkokerros luo tuulettuvan toisen kerroksen. Se varjostaa seinää suoralta auringonpaisteelta, jolloin pintalämpötila pysyy alhaisempana ja rakenteeseen varastoituu vähemmän lämpöä; se piilottaa huoltolaitteet, sadevesiputket ja ilmanvaihtosäleiköt; ja se antaa suurelle, tasaiselle korkeudelle jonkin verran syvyyttä ja kuviota. Koska verkko on auki, sen takana oleva seinä voi silti kuivua ja näyttö lisää vain vähän painoa kehykseen.
400G PVC verkkokangas ulkoseinien koristeluun 400 g/m² PVC-pinnoitettu polyesteriverkko tuuletetuille rakennusten julkisivuille, jossa yhdistyvät säänkestävyys, repäisylujuus ja hengittävyys ulkoseinien koristeluun. Näytä tuote → Päävarjostuskangasperheiden vertailu
Useimmilla varjostustekstiileillä on sama runko: a kudottu polyesteripohjakangas , joko kiinteä tai verkko, polymeeripinnoite, joka lukitsee kudoksen yhteen ja suojaa sitä auringonvalolta ja vedeltä. Määrittelyvaiheessa ratkaisevaa on pinnoitekemia, kankaan paino ja avoimuus.
| Kangas perhe | Tyypillinen paino | Soveltuu parhaiten | Mitä se edistää |
|---|---|---|---|
| PVC-pinnoitettu verkkokangas | 280-400 g/m2 | Rullaverhot, aurinkosuojat, julkisivuverhot | Avoimuus, häikäisyn hallinta, tuulenläpäisevyys |
| PVC-pinnoitettu teltta- ja telttakangas | 650-850 g/m2 | Markiisit, katokset, tapahtuma- ja torikatot | Vedenkestävyys, estovaihtoehdot, hitsattavat saumat |
| PVDF tai akryyli arkkitehtoninen kalvo | 950-1250 g/m2 | Pysyvät vetovarjostusrakenteet | Pitkäaikainen UV-kestävyys, korkea vetolujuus, helppo puhdistaa pinta |
Käytännön eritelmien tarkistuslista
Päätyykö näyttö koulun ikkunaan tai kulkuväylään, samat kysymykset ratkaisevat, näyttääkö installaatio vielä viiden kesän jälkeenkin oikealta.
- Aloita todellisen kohteen aurinkopolkutiedoista mieluummin kuin valokuvasta toisesta projektista.
- Korjaa tarvitsemasi avoimuustekijä tai valonläpäisykyky ennen kuin valitset värin.
- Päätä ajoissa, onko näytön oltava sisään vedettävä, ja suunnittele pääsy huoltoon samaan aikaan.
- Kysy pinnoitteen tyypistä ja pinnoitteen painosta, ei vain kankaan kokonaispainosta. Kaksi samanpainoista kangasta voivat vanhentua hyvin eri tavalla.
- Tarkista veto-, repeytys- ja sauman lujuus tuulen kuormitusta vastaan kiinnityskohdista.
- Vahvista paloteknisyys paikallisten määräysten mukaisesti ja hanki testitodisteet kirjallisesti.
- Suunnittele puhdistus alusta alkaen: mieto pesuaine, pehmeä harja, ei aggressiivisia liuottimia ja kiristettyjen reunojen silmämääräinen tarkastus kahdesti vuodessa.
Mitä näemme tehtaan puolelta
Oma kokemuksemme tällä alalla alkoi vuonna 2010 Hainingissa, jossa polyesteripohjakankaat pinnoitetaan PVC-, PVDF- ja akryylijärjestelmillä kalvorakenteisiin, telttoihin, markiisiin ja teollisuusseinämiin. Toimitusketjun tältä puolelta yleisin virhe on kankaan määrittäminen valokuvasta tai pelkästä painonumerosta. Paino kertoo, kuinka paljon materiaalia on; se ei kerro mitään siitä, miten pinnoite on muotoiltu, kuinka tiukasti pohjakangas kudottiin tai kuinka reunat viimeistellään.
Jos varjostusprojekti on alkuvaiheessa, suuntaus, kiinnityspisteiden välinen etäisyys ja haluttu avoimuus ovat ensiksi selvitettävää. Kaikille, jotka haluavat verrata teknisiä tietoja suoraan, valmistamiamme päällystettyjä kankaita kattavat kaikki kolme edellä kuvattua perhettä, ja fysikaaliset näytteet ovat nopein tapa nähdä kuinka verkko tai kalvo käyttäytyy todellisessa valossa.
Arkkitehtoninen varjostus jää harvoin yhteen tuotteeseen. Se liittyy ensin geometriaan ja sitten materiaaliin, joka tekee tehtävänsä vielä vuosikymmenen kuluttua. Ota suunta ja avoimuus oikein, ja muusta määrittelystä tulee huomattavasti helpompaa.
